一、適用范圍
NLQ-45型混凝土軌枕螺栓鉆取機適用于在封鎖線路條件下各型號混凝土軌枕螺栓的鉆取,應用套料刀的原理將錨固在混凝土枕上的軌枕螺栓取出,可不破壞混凝土枕,同時取出螺栓后,可在鉆取后的孔中重新錨固軌枕螺栓。
該機采用主機和夾具分體方式,具有快速下道特點,在作業中如需下道,可直主機一同拔出,拿下底座,將主機放到安全地方,待火車通過后先將底座放置在鋼軌上,調整好底座,將主機導向桿與底座導向套對接,可繼續鉆取。提高了工作效率,減輕了工人的勞動強度,是線路鋪設和維修的必備工具。
二、基本結構

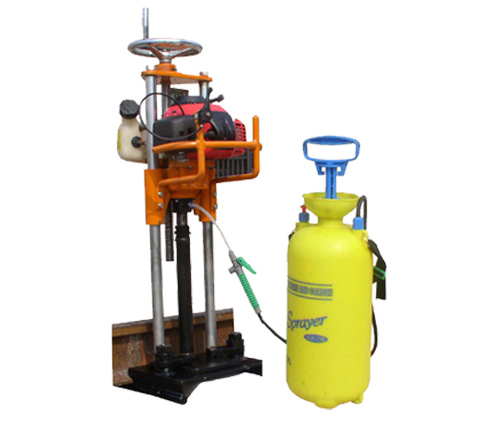

基本結構如圖:1油門開關、2汽油機、3主軸 、4 5L水桶、5啟動拉手、6啟動開關、7火花塞、8主軸、9導向桿、10空心鉆頭、11導向套、12鉆頭安裝套、13水嘴接頭、14底座、15水管、16給水開關
NLQ-45型混凝土軌枕螺栓鉆取機技術參數表
汽油機 | ≥3KW |
汽油機轉速 | ≥8500r/min |
最大鉆孔直徑 | 45mm |
鉆頭型號 | 金剛石工程薄壁鉆頭φ40mm×300mm |
最大行程 | 200mm |
鉆孔時間 | ≤50s |
整機質量 | 23kg |
