DGD-4型鋼軌打磨機產品結構簡單,體積小,重量輕,使用方便,上下道快,走行輪絕緣,安全可靠,適應鋼軌平面、側面、元弧面及各種角度的打磨。
DGD-4型鋼軌打磨機也適應鋼軌焊接接頭及各種尖軌、道岔的打磨。本機用(電動機)內燃機作動力源,適于有電源的現場作業。
DGD-4型鋼軌打磨機主要技術參數
1 電動機:功率1.5kw,轉數3000r/min
2.外型尺寸:1000×535×500(mm)
3.砂輪尺寸:Φ200×Φ32×25(mm)
4.垂直行程:0—150mm,橫向行程:0—50mm
5.整機重量:≤42kg6.適用于各種不同軌型(18—43—75)
DGD-4型鋼軌打磨機主要結構及工作原理
DGD-4型鋼軌打磨機以(電動機)GX160汽油機作動力,用A型三角皮帶(內周長889毫米)通過傳動系統帶動砂輪進行磨軌作業。該機主要由機架、傳動系統、砂輪、磨圓弧滾輪、走行裝置等主要部件組成。機架系用薄鋼板角鋼焊接而成。砂輪依靠絲杠螺母螺旋進給,走行裝置和機架用螺栓連接,走行輪輪緣較高,下道后也可在地面上

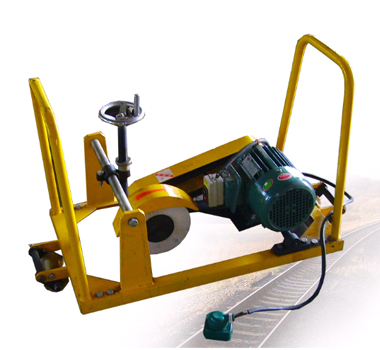

推行。外形如圖所示。磨鋼軌頂部、側面可用絕緣輪(或滾輪);磨軌頂圓弧用滾輪可修磨鋼軌圓角部位。
DGD-4型鋼軌打磨機使用及保養注意事項
(一) DGD-4型鋼軌打磨機 使用
1.磨軌機裝的GX160小型汽油機(電動機),在正常情況下一般拉繩3~5次即可起動。如未能起動,不要無休止地拉動起動繩,應按汽油機故障內容逐項檢查排除后再行起動。
2.汽油機要空載起動,油門放到最小量,新汽油機要有磨合期。當汽油機轉速達到1500~2000r/min以上時,離合器才可接合。
3.汽油機燃油必須嚴格按汽油和機油的容積比20:1配制。新汽油機開始使用的15h內,燃油容積比按15:1配制。
4.由于現場作業風沙塵土較大,嚴禁在未裝空氣濾清器的情況下作業。
5.本機砂輪每次進給量要適中,一般在0.05~0.2mm,并要和走行速度相配合,進給量大時,走行速度要相應調慢。
(二) DGD-4型鋼軌打磨機保養
1.汽油機轉速在出廠時已調好,限速片及彈簧的位置不能隨意更動。若檢修變動位置,必須重新校驗
2.汽油機調速室為飛賤潤滑,每使用50h須檢查調速室的油面高度(須將機器躺倒,使氣缸處于直立位置10~15min,待潤滑油完全流回調速室油底殼后,再旋出油尺檢查。
3.輸出端軸端油封經長期使用后,因密封不嚴能使調速室的潤滑油漏出,故使用500h后應予更換。
4.打磨機垂直和橫向絲杠要加注機油潤滑。
